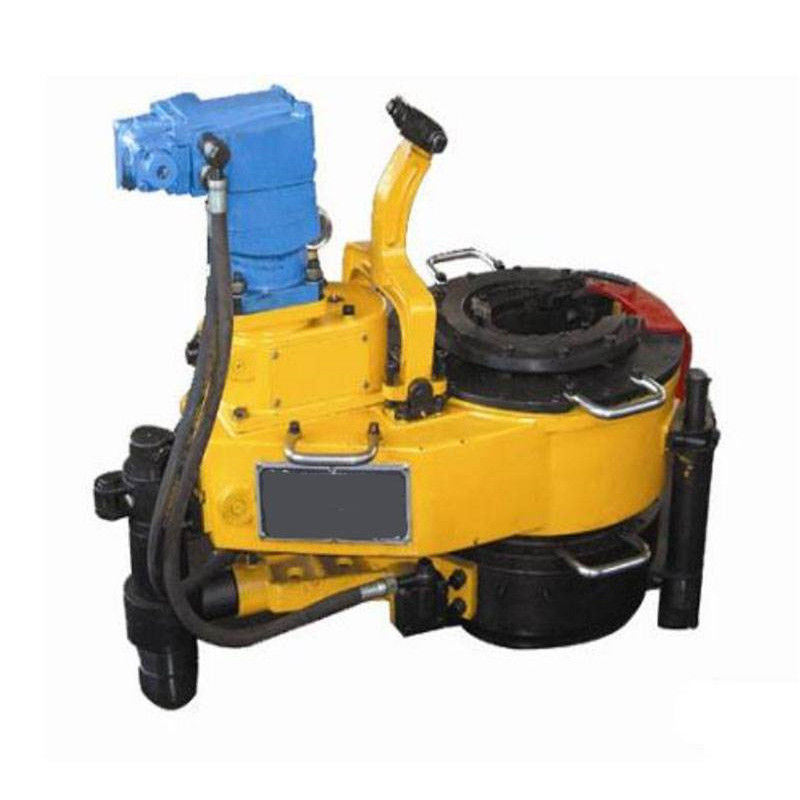

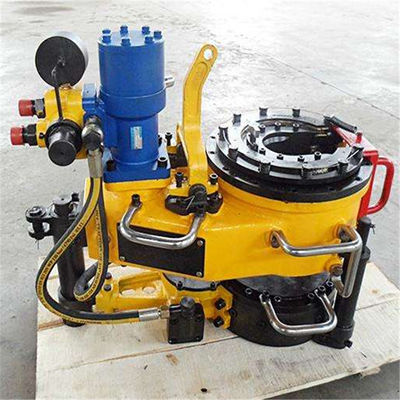

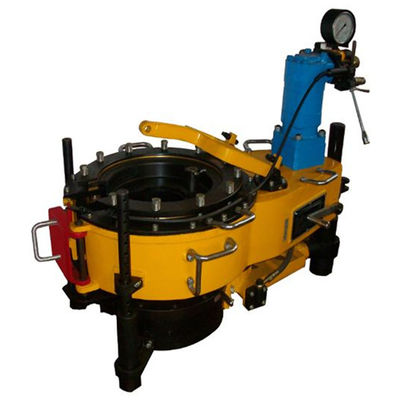

حفاری میدان نفتی حفاری نیروی هیدرولیک Tong Boring Rig Tongs

لوله های هیدرولیک قدرت معرفی محصول

در طول عملیات نگهداری چاه، یکی از کار های کارگری برای کارگران، اتصال یا قطع اتصال لوله های نفتی و لوله های حفاری است.این کار با استفاده از کلیدهای لوله یا چنگ های زنجیره ای انجام شد، که نه تنها نیاز به تلاش فیزیکی قابل توجهی دارد بلکه خطرات ایمنی را نیز ایجاد می کند.چنگ های هیدرولیکی ابزار مکانیکی هستند که با قدرت یک دستگاه کار روی کار، طراحی شده اند که به طور خاص برای عملیات رشته بندی و غیر رشته سازی طراحی شده اند.اندازه های سیم های حفاری و لوله های دستی: 50 میلی متر (1.99") ، 60 میلی متر (23/8") ، 73 میلی متر (27/8") ، 89 میلی متر (31/2") ، 95 میلی متر (33/4") ، 108 میلی متر (41/4") ، 114 میلی متر (41/2") ، Ø120 میلی متر (4.3/4")آنها به طور قابل توجهی فشار فیزیکی کارگران را کاهش می دهند و به جلوگیری یا به حداقل رساندن حوادث کمک می کنند.چنگ های هیدرولیک قدرت باعث افزایش گشتاور اعمال شده بر روی رشته های لوله ها و لوله های حفاری می شوند، احتمال قطع رشته را کاهش می دهد.

اصل کار

اصل کار لوله های هیدرولیکی شامل انتقال قدرت از دستگاه کار به موتور هیدرولیک لوله ها از طریق یک کاهش دهنده ضربه است.موتور هیدرولیک پس از آن تحت یک مرحله یا دو مرحله کاهش سرعت استاین چرخش دو سرعت مختلف را تولید می کند و در نتیجه لوله (یا لوله حفاری) را می چرخاند.هنگامی که دنده باز می چرخد، قفسه متوسط به دلیل اثر ترمز چکش ترمز، حرکت نسبی بین دنده باز و قاب فک ایجاد می کند. در نتیجه،دو رولر روی فک از صفحه شیب دار بالا می روند، مجبور کردن فک ها در قطب متقابل به سمت مرکز لوله (یا لوله حفاری) حرکت می کنند و در نهایت آن را محکم می گیرند. هنگامی که لوله (یا لوله حفاری) به طور محکم نگه داشته می شود،در کنار دنده باز می چرخد.

ویژگی های محصول

1. سیستم کنترل گشتاور با دقت بالا: سیستم کنترل گشتاور در چنگ های قدرت ادغام شده است و کنترل گشتاور با دقت بالا را تضمین می کند.
2. کنترل سرعت هوشمند: کنترل سرعت هوشمند برای انطباق با نیازهای عملیاتی مختلف.
3. تشخیص خودکار به جلو/به عقب: به طور خودکار جهت های جلو / عقب را شناسایی و تنظیم می کند و باعث افزایش کارایی عملیاتی می شود.
4. نظارت در زمان واقعی بر منحنی های تورک آرایش: مشاهده در زمان واقعی منحنی های تورک ساز در محل برای نظارت و تنظیم.
5. فک های بزرگ با مساحت تماس ساخته شده از مواد انعطاف پذیر: فک های ساخته شده از مواد انعطاف پذیر باعث ایجاد یک منطقه تماس بزرگ می شود و باعث کاهش آسیب به سطح لوله های نفتی می شود.
6. گروه اختیاری دریچه سرعت قابل تنظیم: یک گروه دریچه سرعت قابل تنظیم اختیاری می تواند برای افزایش انعطاف پذیری عملیاتی انتخاب شود.

مشخصات فنی:

چرخش نامی: 700 Nm
چرخش نامی پایین: 1800 N.m
سرعت اسمی: 104 r/min
سرعت نامی پایین: 40 r/min.
فشار سیستم نامی: 10 MPa
مصرف سوخت: 65 لیتری/دقیقه
ابعاد: طول × عرض × ارتفاع mm: 543 × 334 × 404
وزن حمل و نقل (شامل کلیمپ پشتی): 105 کیلوگرم
