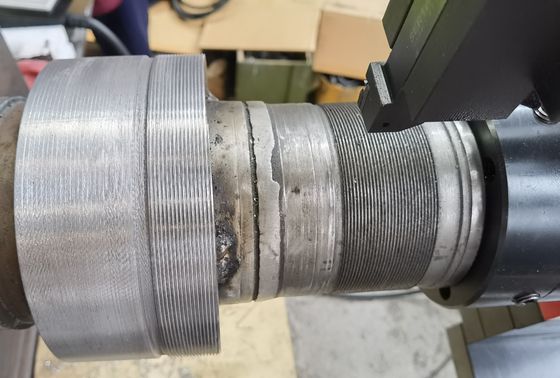

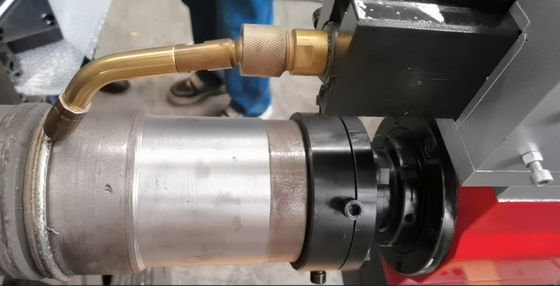

ماشین تراش انتهایی شفت قابل حمل LTZD-50 یک ماشین تراش قابل حمل فشرده و محکم است که برای چرخش مجدد شفت های کوچک یا گردن شفت در محل استفاده می شود. تراش قابل حمل LTZD-50 در انتهای شفت نصب می شود و می تواند محدوده قطر شفت 50-160 میلی متر و طول 300 میلی متر را برآورده کند. این نصب را ساده می کند، مستقیماً با پیچ و مهره به انتها ثابت می شود، در مرکز کارآمد و قابل اعتماد است، و تجهیزات به طور خودکار به تعادل می رسد، سرعت نصب را تسریع می کند و زمان خرابی گران ناشی از سایش قطر شفت را کاهش می دهد. مناسب برای تعمیر و نگهداری در محل و چرخش قطعات قطر بیرونی شفت ساخته شده از فولاد، مس و مواد فولادی ضد زنگ. عمدتا برای پردازش دایره های بیرونی، آب بندی شیارها، پخ زدن، جوشکاری خودکار دایره های بیرونی و غیره استفاده می شود.
ویژگی ها:

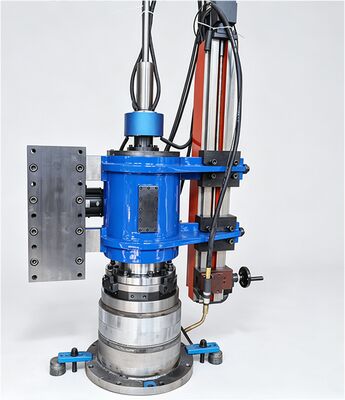

1. با اتخاذ یک طراحی ترکیبی مدولار، می توان آن را به صورت افقی یا عمودی در انتهای شفت با توجه به شرایط عملیاتی در محل نصب کرد.
2. از یاتاقان های سنگین برای اطمینان از عملکرد صاف و بدون لرزش بدنه دستگاه استفاده کنید.
3. اتخاذ اجزای اجرایی با دقت بالا و قابل اعتماد با ثبات، دوام و پاسخگویی پویا.
4. نصب و تعمیر با استفاده از روش های پیچ و مهره یا کشش، نصب و تنظیم راحت و سریع. آهن تعادل را برای اطمینان از چرخش صاف دستگاه در طول پردازش تنظیم کنید. با استحکام بالا، دقت بالا و ساختار فشرده مشخص می شود.
5. با استفاده از موتورهای سروو، دارای ویژگی خروجی گشتاور ثابت است و می تواند به طور مداوم برای مدت طولانی کار کند.
6. اتخاذ کاهنده های دقیق سیاره ای با حجم کوچک، وزن سبک، ظرفیت باربری بالا، عمر طولانی، نویز کم، گشتاور خروجی بالا، راندمان بالا و عملکرد ایمن.
7. شاسی اصلی و مکانیزم تغذیه از مواد آلیاژ آلومینیوم ساخته شده است، به طور موثر وزن ماشین ابزار را کاهش می دهد، از دقت ماشین ابزار بدون تغییر شکل اطمینان می دهد، و سبک وزن و کارکرد آسان در حین استفاده است.

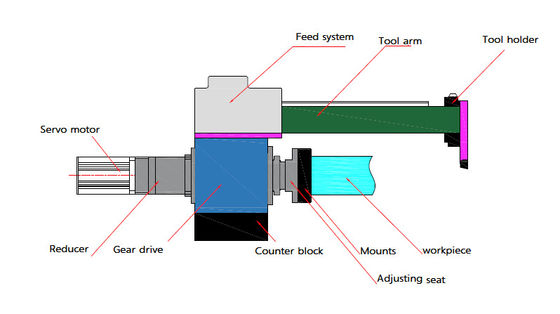

تراش انتهای محور از سروو موتور، کاهنده، جعبه موتور اصلی، دستگاه انتقال، مکانیسم تغذیه، نگهدارنده ابزار، بازوی ابزار و غیره تشکیل شده است.
| 1 |
مدل |
|
LTZD50 |
LTZD70 |
| 2 |
پردازشمحدوده |
میلی متر |
50-160 |
70-280 |
| 3 |
حداکثر طول پردازش |
میلی متر |
300 |
300 |
| 4 |
نرخ خوراک |
مم/r |
0-0.6 |
0-0.6 |
| 5 |
حداکثر عمق برش |
میلی متر |
1.5 |
1.5 |
| 6 |
گرد بودن |
میلی متر |
0.02 |
0.02 |
| 7 |
صراط مستقیم |
میلی متر |
0.02/200 |
0.02/200 |
| 8 |
زبری سطح |
میلی متر |
≤Ra3.2 |
≤Ra3.2 |
| 9 |
سروو موتور |
دبلیو |
1000/220 ولت 50 هرتز |
1000/220 ولت 50 هرتز |
| 10 |
سرعت نامی موتور |
دور در دقیقه |
3000 |
3000 |
| 11 |
سرعت خروجی موتور |
دور در دقیقه |
83 |
83 |
| 12 |
کاهنده موتور |
|
12:1 |
15:1 |

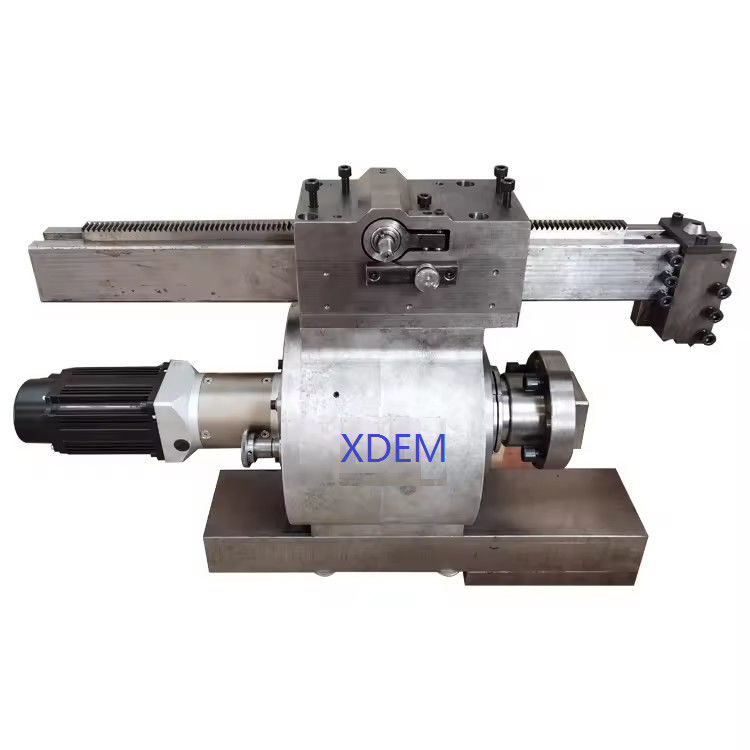

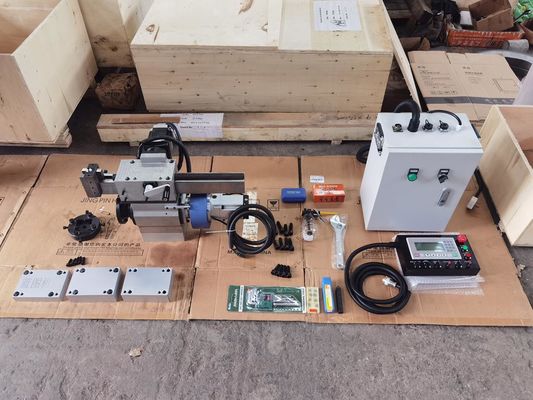

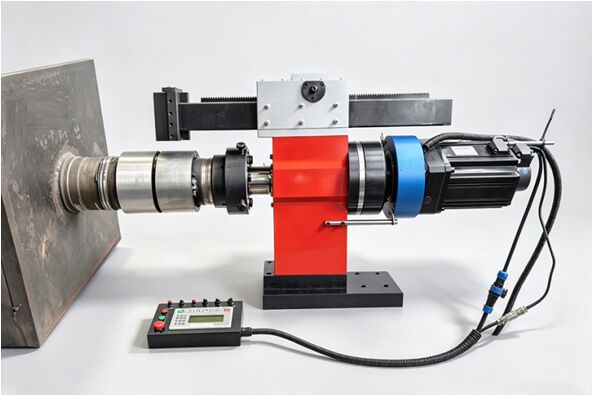

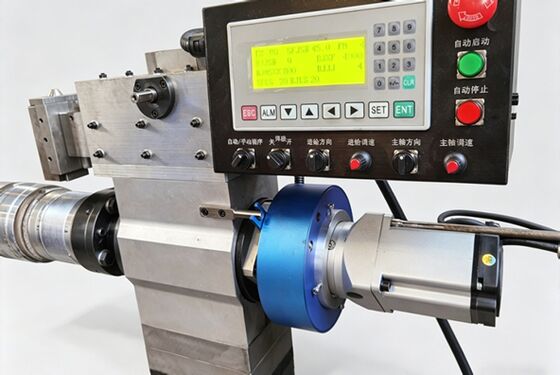

عکس محصول:
